調節閥的分類方式有很多種。根據不同分類條件，將會產生不同的調節閥分類方式，今天杜伯閥門技術君將按閥芯（調節閥的截流件）的運動方式來為調節閥進行分類與介紹：

調節閥按閥芯的運行方式主要分為兩大類：

   1、直行程閥——調節閥的截流元件（如閥芯、閥座、閥板等）在流體通道里做直線運動。

   2、角行程閥——調節閥的截流元件（如閥芯、閥座、閥板等）在流體通道里做旋轉運動。

一、直行程閥的品種

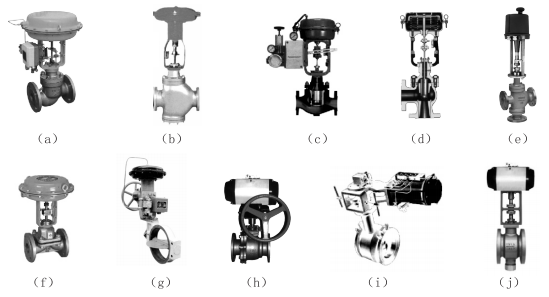

   1、直通單座調節閥：體內只有一個閥芯作線性運動；閥體內具有一個閥座的閥，見下圖。

   2、直通雙座調節閥：體內有兩個閥芯作線性運動；閥體內有兩個夜工座的調節閥，見下圖。

   3、套筒調節閥：在閥體內安裝有閥籠（套筒）、閥塞，閥塞作直線運動，見下圖。

   4、角形閥：閥芯作線性運動，兩閥口中心成直角，見下圖。

   5、三通調節閥：閥芯作線性運動，閥體上有三個通口，見下圖。

   6、隔膜調節閥：閥內裝有一塊隔膜片，隔膜的上下運動來改變它與閥體堰面間的流通面積，完成調節作用。而當閥芯將隔膜壓緊在堰面上時，就將介質完全切斷，見下圖。

二、角行程閥的品種

   1、蝶閥：閥軸帶動閥板旋轉，實現流體調節或切斷，見下圖。

   2、球閥：閥軸帶動球體或部分球體旋轉，球體上有一個通過它的流體通道，流體通道中心與管道中心一致時，閥具有最大流量，流體通道中心與管道中心垂直時，則調節閥處于切斷狀態，見下圖。

   3、偏心旋轉閥：閥軸帶支偏心球塞旋轉，由于偏心球塞會塞進或偏離閥座，可以減少摩擦和磨損，見下圖。

   4、多功能調節閥：綜合了旋轉類閥的共同特點，氣動調節閥配上國內外首創的“日”字型支架與輕便型的活塞執行機構、電子式執行機構相連接，見下圖。

各位看官，關于按閥芯（調節閥的截流件）的運動方式來為調節閥進行分類與介紹，你有讀懂嗎？歡迎咨詢杜伯拉閥門0571-88194369
